聚氨酯喷涂缠绕保温钢管：

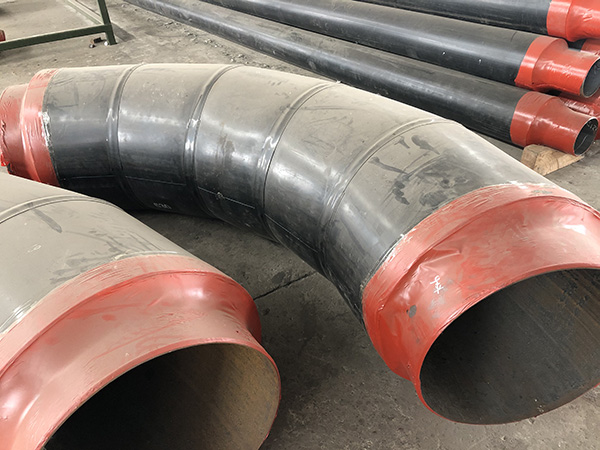

喷涂缠绕保温钢管突破传统保温管道的单一结构模式，采用多层复合防护设计，各层功能协同互补，形成立体防护网络：

底层防腐系统：喷涂聚脲防护层

· 采用高压无气喷涂工艺，将聚脲弹性体材料均匀喷涂于钢管表面

· 涂层厚度 1.5-3mm，邵氏硬度 A80-95，某化工园区实测显示耐强酸（pH=1）腐蚀时间超 10 年

· 快速固化特性（表干≤10 秒）使现场施工效率提升 50%，某长输管道项目中单日防腐作业量达 800 米

核心保温层：聚氨酯泡沫喷涂层

· 采用高压喷涂设备将聚氨酯组合料喷涂于钢管表面，形成闭孔率≥92% 的泡沫层

· 导热系数≤0.03W/(m・K)，保温层厚度 30-100mm，某热力公司数据显示 150℃蒸汽输送 10 公里温度衰减仅 8℃

· 喷涂工艺使保温层与钢管表面紧密贴合，避免传统缠绕工艺的接缝热桥问题，热损失率降低 35%

外层增强防护：纤维增强缠绕层

· 采用玻璃纤维或玄武岩纤维与树脂复合缠绕，形成厚度 2-5mm 的刚性防护壳

· 环向拉伸强度≥300MPa，可承受 0.5MPa 外压，某沿海项目中缠绕层成功抵御台风引发的坠物冲击

· 缠绕角度控制在 55°-65°，兼顾轴向与环向强度，抗冲击性能较传统防护层提升 40%

典型结构参数表

应用场景：多行业介质输送的防护方案

集中供热领域：城市热能管网的节能**

· 城市一次网高温水输送（130℃/70℃），某二线城市供热改造中，500 公里喷涂缠绕保温钢管使热网效率提升 12%

· 热力站进出口管道：应对频繁启停产生的热冲击，某热力站数据显示管道热应力降低 40%

· 地沟敷设场景：防潮性能优异，某潮湿地区地沟管道使用 3 年无保温层吸湿现象

石油化工行业：复杂介质的安全输送

· 原油集输管道：耐原油腐蚀，某油田管道输送含硫原油（硫含量 1.2%），5 年运行无内腐蚀

· 化工原料输送：某化工厂输送苯乙烯介质，管道系统满足防火要求（氧指数≥28）

· 罐区伴热管道：异形件保温**好，某储罐伴热系统热损失率较传统工艺降低 30%

海洋工程领域：苛刻环境的防护典范

· 海底油气管道：抗海水腐蚀与水压，某深海管道（水深 300 米）使用喷涂缠绕结构，通过 DNV 认证

· 海上平台工艺管道：耐盐雾与台风冲击，某海上油田平台管道经历 12 级台风后无结构损伤

· 潮汐能发电管道：应对海水潮汐温差变化，某潮汐电站管道补偿量达 ±30mm

特殊工程场景：极端条件的定制化应用

· 垃圾焚烧厂蒸汽管道：耐烟气腐蚀（含 HCl、SO2），某焚烧厂管道使用 4 年无涂层失效

· 地热能源开发：高温地热流体输送（180℃），某地热项目中保温层长期耐温性能稳定

· 军工特殊管道：满足防火防爆要求，某军工项目管道通过 1.5 倍设计压力爆破试验

技术选型与施工指南

关键技术参数匹配表

选型四步法

1. 介质特性分析：

· 温度：确定保温层厚度（如 150℃蒸汽需 80mm 保温层）

· 腐蚀性：选择防腐层材质（强腐蚀介质用聚脲 + 氟碳涂层）

· 压力：设计防护层强度（高压系统需≥5mm 缠绕层）

1. 环境条件评估：

· 土壤环境：pH 值≤4 或≥10 时，防腐层厚度增加至 3mm

· 气候因素：严寒地区保温层加厚 20%，台风区防护层增强

· 敷设方式：架空管道需防护层抗紫外线（添加抗氧剂）

1. 结构设计优化：

· 温差计算：ΔT=100℃时，每 100 米管道热位移约 12mm

· 补偿设计：结合波纹补偿器使用，补偿量按计算值 1.5 倍选取

· 支架间距：DN200 管道支架间距≤12 米

1. 标准合规性：

· 国内项目：符合 CJJ/T 81-2013《城镇直埋供热管道工程技术规程》

· 涉外项目：满足 ISO 15156-3《石油天然气工业材料要求》

施工验收关键点

· 表面预处理：钢管表面除锈达 Sa2.5 级，粗糙度 50-80μm

· 喷涂工艺控制：

· 聚脲喷涂温度≥25℃，湿度≤80%

· 聚氨酯发泡温度 18-25℃，黑白料比例 1:1

· 缠绕质量：

· 纤维含量≥60%，树脂固化度≥95%

· 缠绕层表面平整度≤2mm/m

· 性能测试：

· 电火花检测（防腐层 3000V 无击穿）

· 保温层密度≥60kg/m³

· 防护层冲击试验（1kg 钢球从 1 米高度坠落无破损）
